概述

    YBW型系列組合式變電站是將高壓電器設備、變壓器、低壓電器設備等組合成緊湊型成套配電裝置，用于城市高層建筑、城鄉建筑、居民小區、高新技術開發區、中小型工廠、礦山油田以及臨時工用電場所，做配電系統中接受和分配電能之用。本產品具有成套性強、體積小、結構緊湊、運行安全可靠、維護方便、以及移動等特點.占地面積僅為同容量常規土建式電站的1/10-1/5，大大減少了建設費用。在配電系統中用于環網配電系統，也可用于雙電源或放射終端配電系統，是目前城鄉變電改造的首選型成套設備。本產品符合GB/T17467-1998《高壓/低壓預裝式變電站》標準。

使用條件

海拔高度:低于1000m;
周圍環境溫度:最高不超過+40℃;最低不低于-25℃;
24小時周期內平均溫度不超過+30℃;
地震水平加速度不大于0.4m/S²，垂直加速度不大于0.2m/S²;
無劇烈振動和沖擊及爆炸危險場所。

結構特點

1.本產品由高壓配電裝置、變壓器及低壓配電裝置聯接而成。分成三個功能隔室，即高壓室、變壓器室和低壓室。高壓室功能齊全。高壓室由HXGN-10環網柜組成一次供電系統，可布置成環網供電、終端供電、雙電源供電等各種供電方式，還可裝設高壓計量元件，滿足高壓計量的要求。變壓器可選擇S9、S11以及其他低損耗油漫變壓器或干式變壓器。變壓器室設自動強迫風冷系統及照明系統，低壓室根據用戶要求要采用面板或柜裝式結構組成用戶器要的供電方案，有動力配電、照明配電、無功功率補償、電能計量等多種功能，滿足用戶的不同要求。方便用戶的供電管理和提高供電質量。
2.高壓室結構緊湊合理，并且有全面防誤操作聯鎖功能。另外高、低壓室所選用的全部設備性能可靠、操作方便，產品運行安全可靠、操作維護方便。
3.采用自然通風和強迫通風兩種方式。使通風冷卻良好。變壓器室和低壓室均有通風道。排風扇有溫控裝置，按整定溫度能自動啟動和關閉，保證變壓器滿足負荷運行。
4.箱體結構能防止雨水和污物進入。并采用進口熱鍍鋅彩鋼板或防銹鋁合金板及不銹鋼制作.設計有雙層結構，夾層間充滿泡沫塑料.具有良好的隔熱作用。具備長期戶外使用的條件，確保防腐、防水、防塵性能、使用壽命長，外形美觀。

平面布置形式及外形尺寸

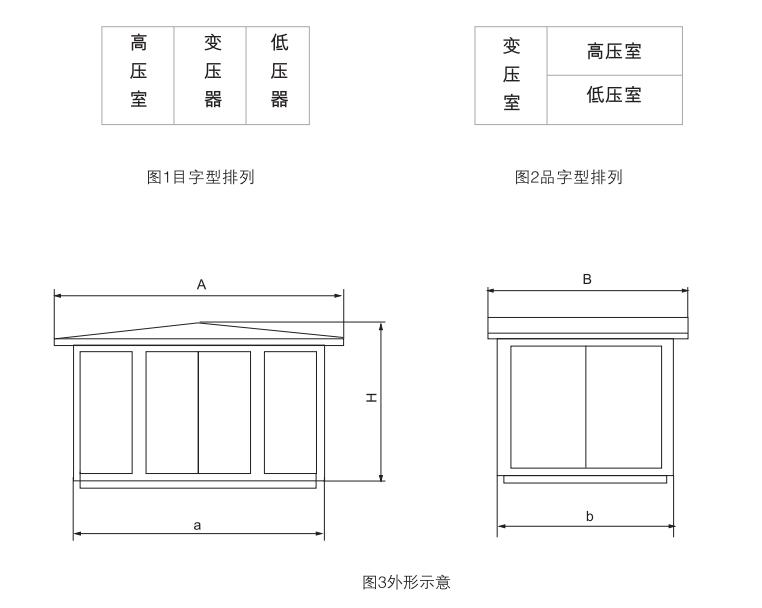

YBW型系列組合式變電站，要根據排列方式分“目”字(圖1)和“品”字(圖2)排列，也可以根據需要演化成其它型式。

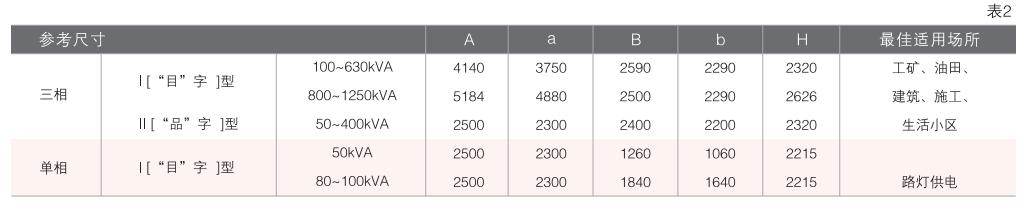

外形尺寸如圖3和表2所示。

運輸.安裝與說明

◆本箱變運輸?shù)跹b時.應使用我廠配置的專用吊裝支架(箱變底部有四個吊裝環)，切勿擠壓到箱體外殼。
◆箱變通過運輸?shù)诌_(dá)目的地后.在安裝時檢查是否符合訂貨要求，箱體是否完整無損。

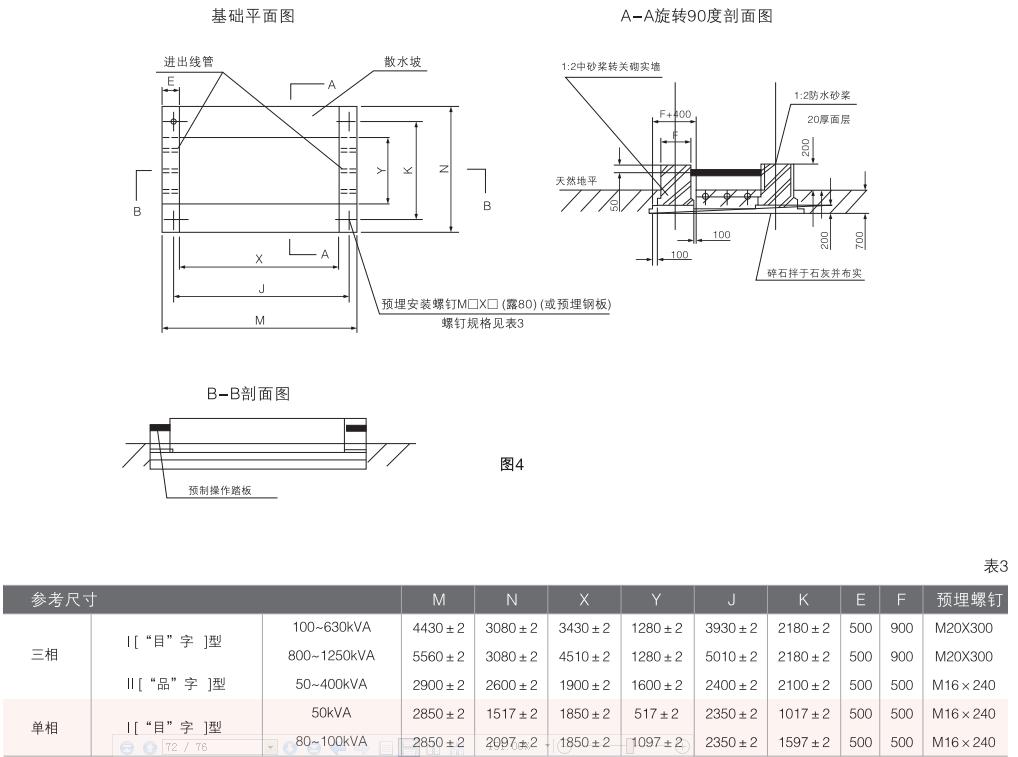

◆用戶應按提供的基礎圖做好箱變攀礎，將箱變安置在基礎上后(箱變底部有四個安裝孔)，調整平面。壓緊地腳螺栓。連接接地體、安裝出線電纜(架空出線也可)，按要求全面檢查和必要電氣試驗后，即可通電使用。
◆在操作高壓?jiǎn)卧獣r(shí)設備按提供的操作程序進行(高壓部分具有五防功能)

常用接線方案

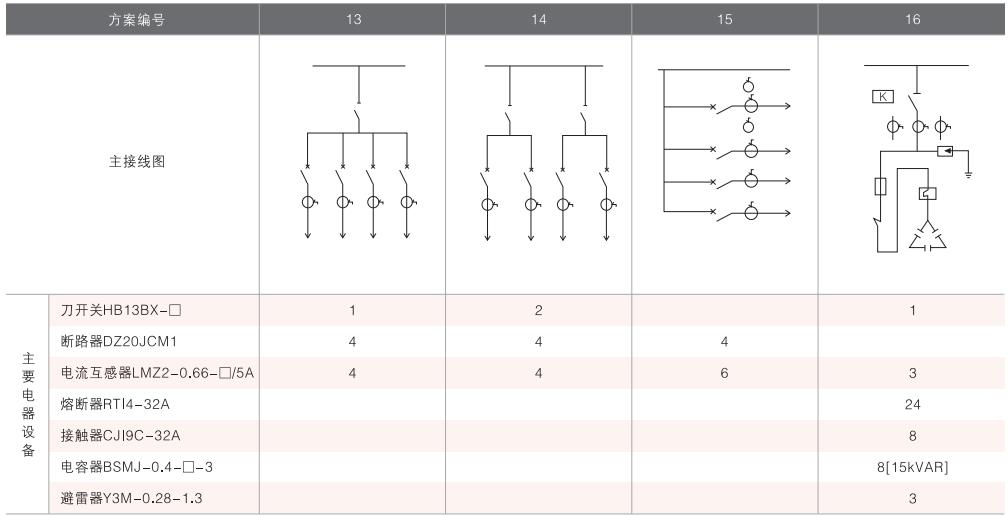

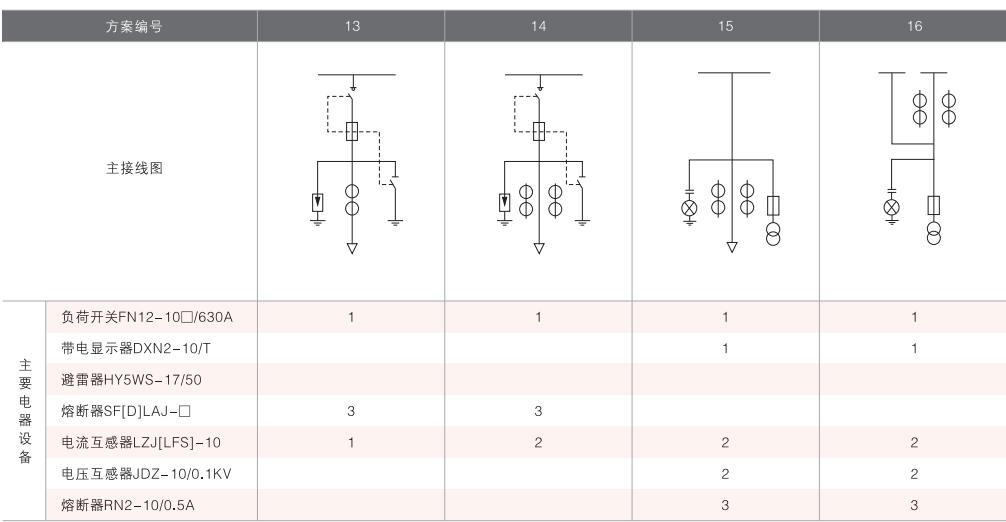

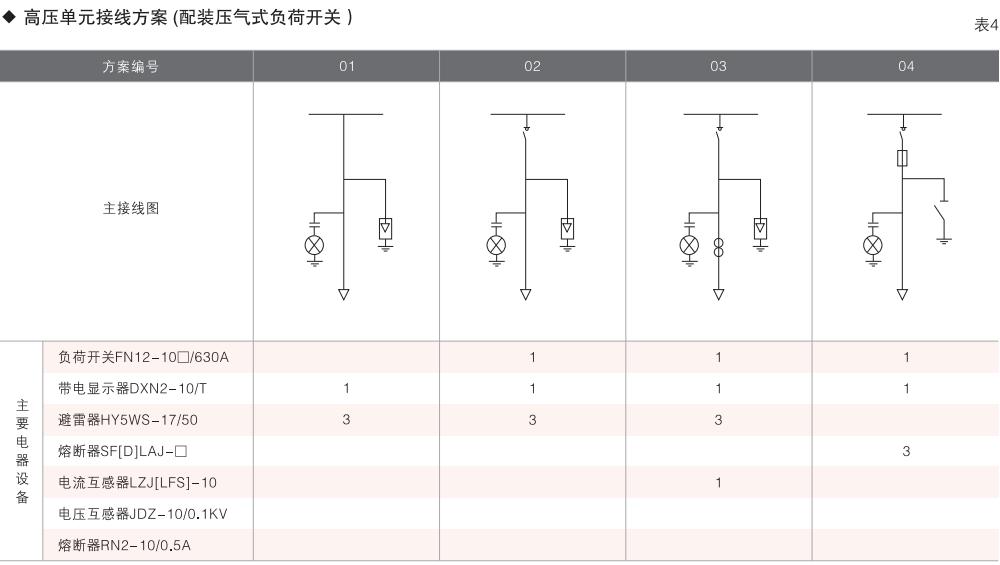

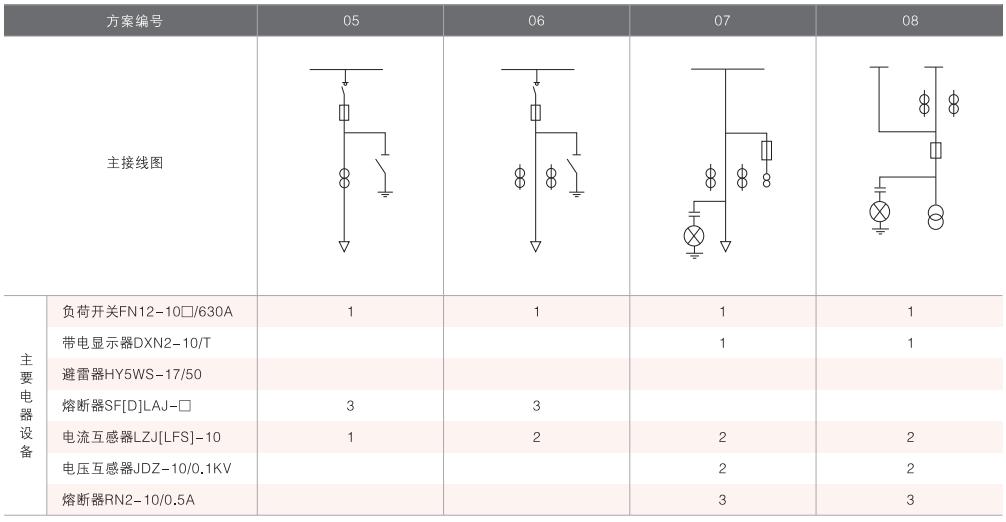

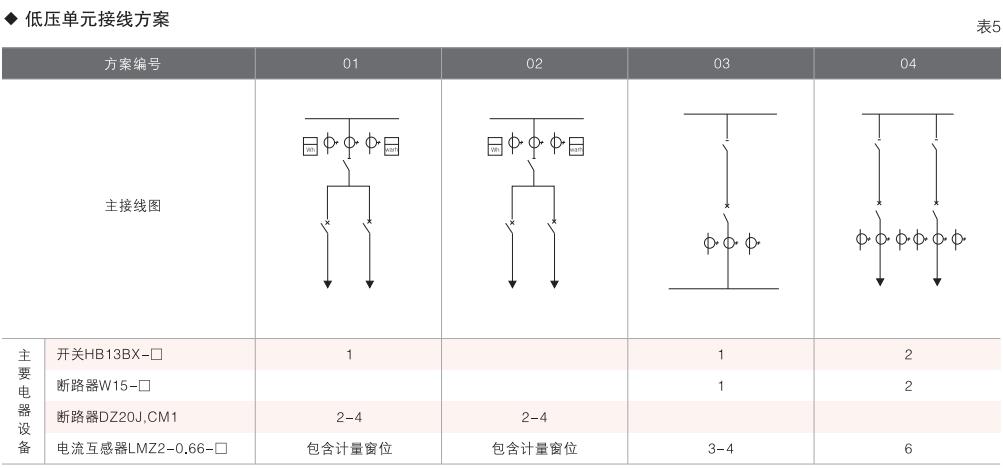

本變電箱高、低壓?jiǎn)卧捎媒M合式柜.按所需要接線組合成高、低壓配電系統常用高、低壓柜的接線方案均可選用，同時高壓?jiǎn)卧挚山M合成環網型式等。(見表4、表5)

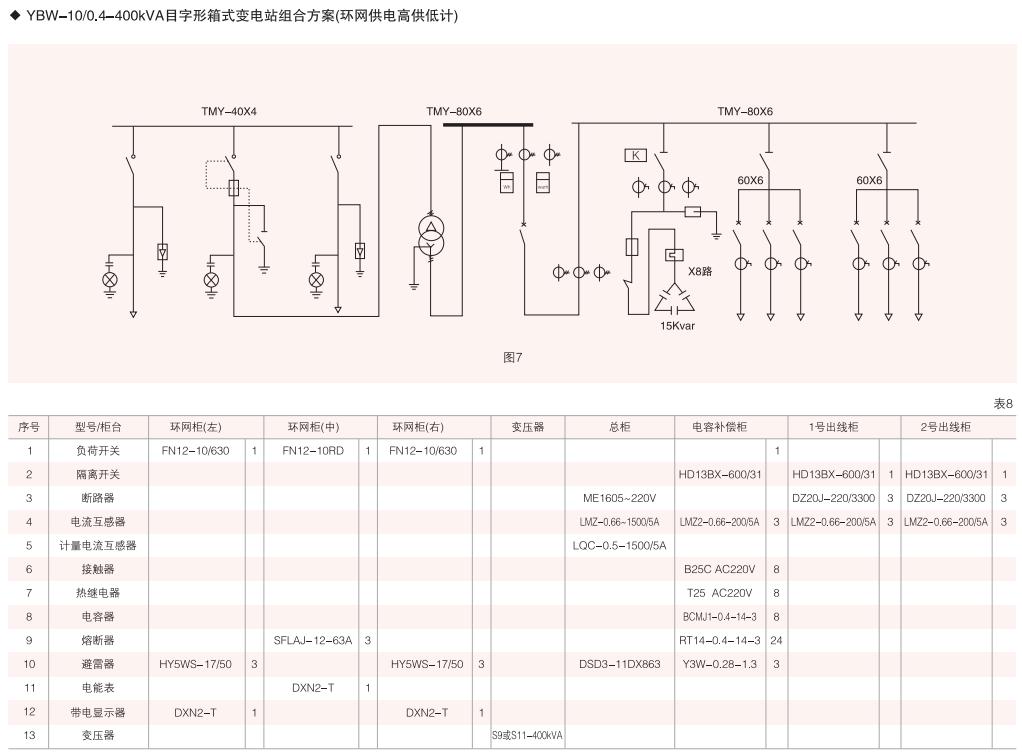

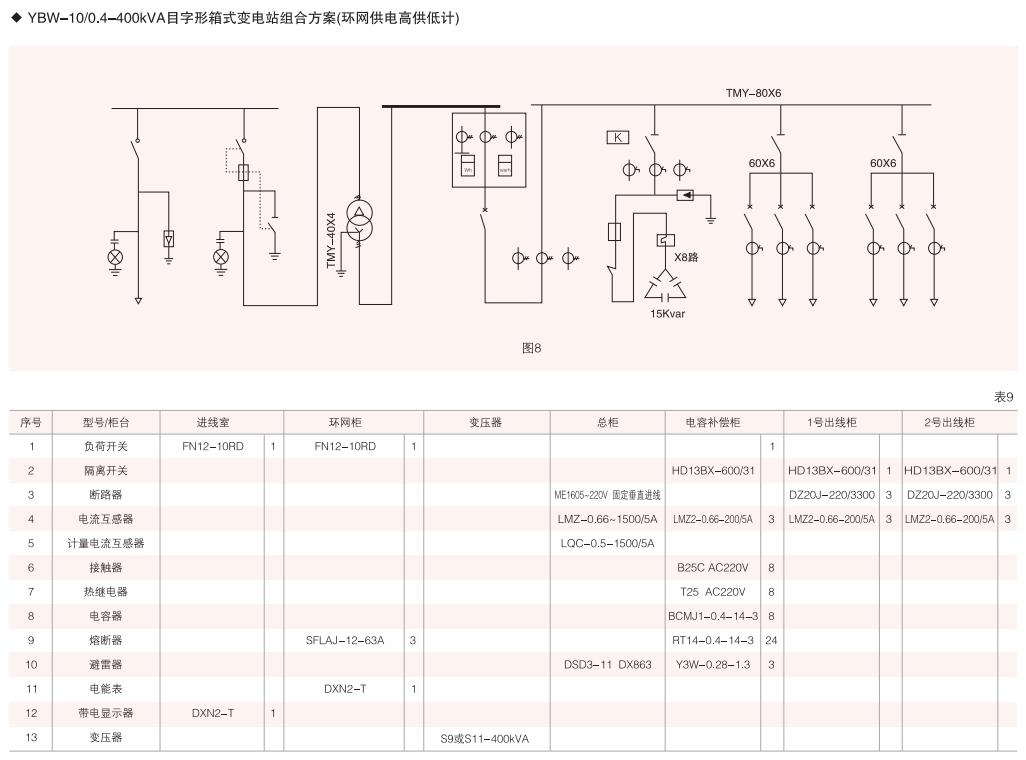

典型組合接線方案

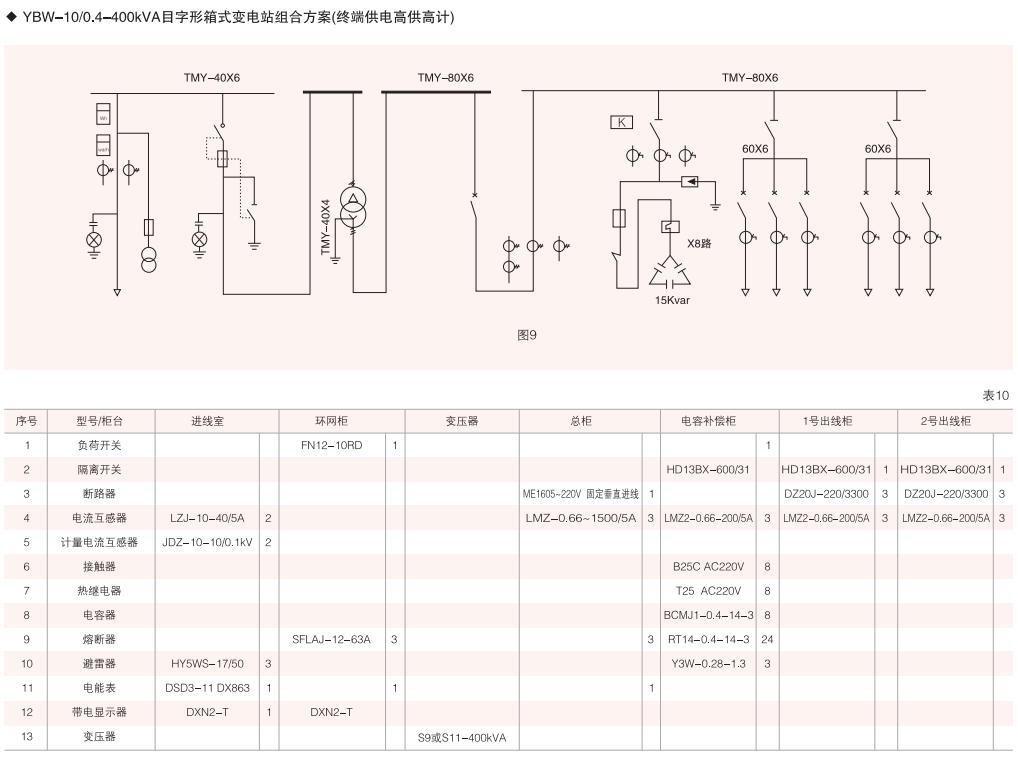

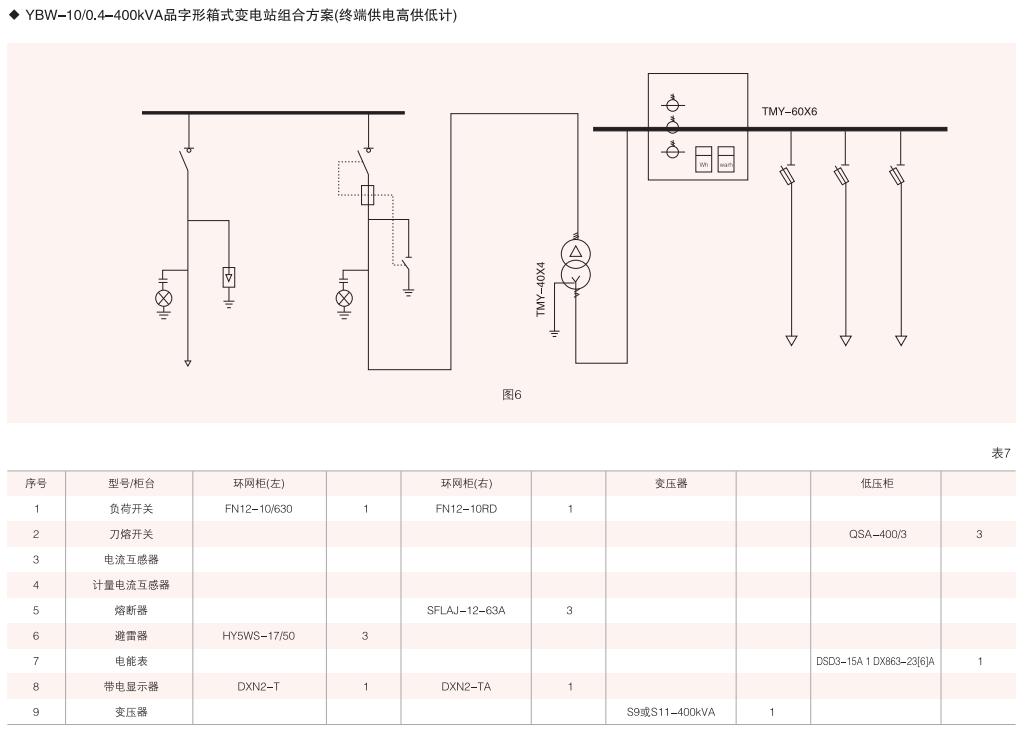

表6~列舉了一些典型組合接線方案，供用戶和設計單位參考。(以配裝壓氣式負荷開關為例)

運行維護

◆本箱變裝置有溫度、濕度和自動控制設備，在運行前應規定調整數值。使其安全可靠、正常運行。
◆檢修高壓開關、避雷器和熔斷器應按操作程序進行，所有元器件的維修，應按其說明進行。

訂貨須知

訂貨時應說明型號、規格、數量、顏色及交貨期。2.提供接線方案，元器件型號、規格和要求。3.如有特殊要求.則雙方可協商解決。
