適用范圍
MRCl-1-口／N系列機械聯鎖可逆接觸器主要用于交流50Hz或60Hz，額定絕緣電壓至1000V，在AC-3使用類別下，額定工作電壓為380V時，額定工作電流至475A的電力線路中，控制交流電動機的正轉與反轉。
產品符合GB14048.4，GB14048.5，IEC60947-4-1，IEC60947-5-1標準。

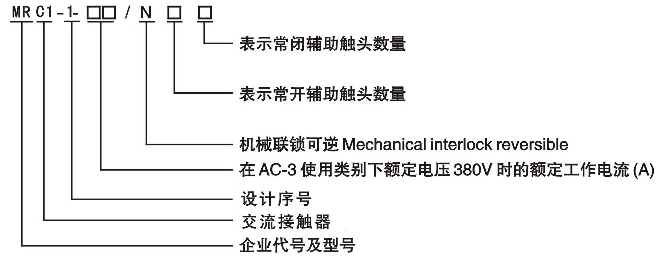

型號及其含義
正常工作條件及安裝條
1、海拔高度不超過2000m;
2、周圍空氣溫度上限值不超過+40℃，且其24h內的平均濕度值不超過+35℃，下限值不低于-5℃：
3、安裝地點的空氣相對濕度在最高溫度為+40℃時不超過50%，在較低溫度下可以有較高的相對濕度，例
如20℃時達90%。對于溫度變化偶爾產生的凝露情況應采取特殊措施。
4、與垂直面的安裝傾斜不超過士50：
5、污染等級：3級：
6、熱繼電器安裝類別為Ⅲ類：
7、在無顯著搖動、沖擊和振動的地方
結構特征
機械聯鎖可逆接觸器由兩臺MRCl-1系列接觸器構成，通過機械聯鎖機構互鎖，兩臺接觸器不能同時吸合，有效地控制了交流電動機的正轉、反轉。
機械聯鎖機構對單臺接觸器的動作時間無影響。
主要技術參數
注：1．AC-3使用類別典型用途舉例：籠型感應電動機的起動、運轉中分斷。
2．AC-4使用類別典型用途舉例：籠型感應電動機的起動、反接制動或反向運轉、點動。
3．操作時間：一臺接觸器的觸頭接通時間與另一臺接觸器的觸頭燃弧時間不允許重選。

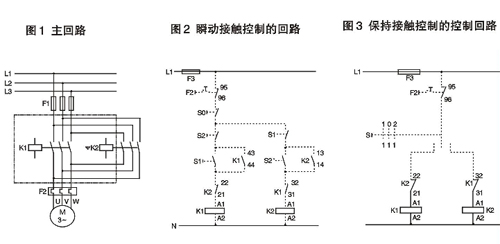

應用電路圖
so“斷開”按鈕
S1 “接進順時針方針”按鈕
S2“按通逆時針方針”按鈕
S“順時針一斷開一逆時針”選擇開關
K1控制順轉的接觸器
K2控制逆轉的接觸器
F1回路熔斷器
F2過載繼電器
F3控制回路熔斷器

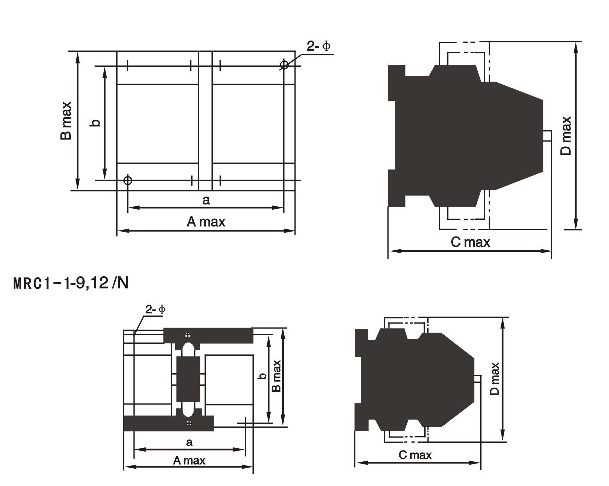

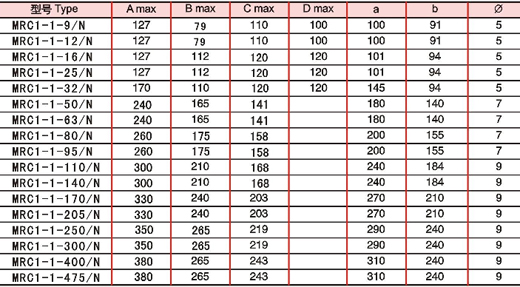

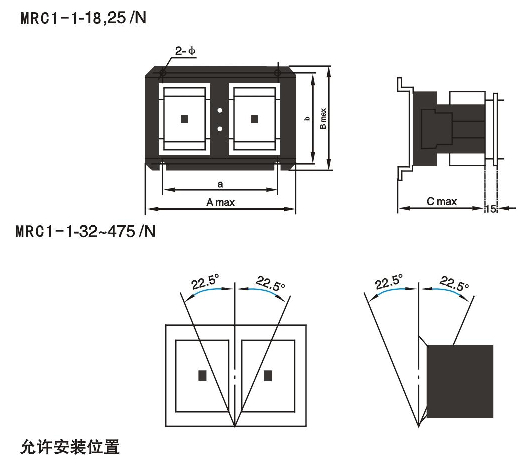

外形及安裝尺寸（見圖2）
注：35mm安裝軌安裝或用75mm安裝軌安裝
訂貨須知
訂購接觸器時，需指明下述各點：
a、產品型號及規格： b、吸引線圈電壓和頻率： c、輔助觸頭型式和數量；
d、訂貨數量（臺數）。
|
