概述

　　當今科技日新月異，電力系統設備逐漸向集中監控化、智能化方向發展即弱電（電子）控
制強電。本公司根據國外先進技術和國內用戶的實際需要開發了新一代智能化雙電源自動
切換系統。它以先進的微機控制系統為核心，采用電磁兼容性設計抗干擾性強、長期工作
穩定可靠，配以大屏幕背光LCD顯示，給用戶形成一個良好的人機對話界面，操作警示簡便
及高度智能化，是一種理想的機電一體化新型雙電源自動切換系統。開創了雙電源自動切
換系統向著智能化，網絡化方向發展的新紀元，是國內同類產品理想的更新換代產品。


適用范圍

　　MRQ2/M系列雙電源自動切換系統適用于交流50Hz，額定電壓4000V，額定電流至1250A
的雙路電源的供電系統中，用以實現常用電源(N)與備用電源(R)之間的自動切換（也可設定
為手動切換），使雙電源供電用戶實現無人值守變電所。本產品適用于特類、l類電力系統、
高層建筑、住宅小區、軍事設施、醫院、機場、碼頭、商場、通信、消防、冶金、化工、
紡織、石油、煤礦等不允許停電的重要場所。


正常使用條件

1、周圍空氣溫度為-5℃“+40℃，且24小時的平均值不超過+35℃。
2、大氣條件：空氣清潔，相對濕度在溫度高達+40t時不超過50%，在較低溫度時允許
有較高的相對溫度，例如+20℃時為90%，但應考慮到由于濕度變化，有可能產生凝露現象。
3、安裝地點海拔不超過2000米，戶內使用。
4、本產品應安裝在無劇烈震動和沖擊，不足以使電器元件受到不應有腐蝕場所。
5、如果上述條件不能滿足時，應由用戶和制造廠協商解決。
6、當本產品用于海上石油和核電站時，應另行簽訂技術協議。

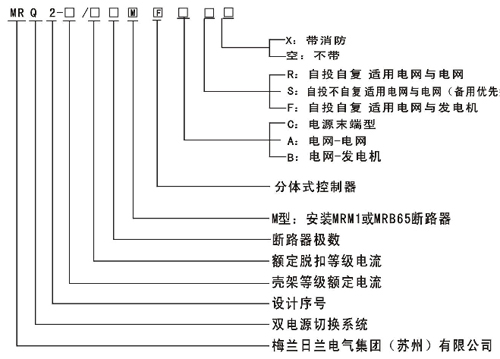

型號及其含義

MRQ智能雙電源自動切換開關快速選型表

開關結構

　　本智能轉換開關由微電腦控制器和開關轉換裝置兩大部分組成，二者之間有專用線纜連接。
　　開關由微電腦控制器、微型電動機、齒輪機、微動開關、操作鍵盤、LCD顯示屏、塑殼斷路器等組成。具有自動、手動操作，機械電氣雙重聯鎖等特點，較大程度滿足供、配
電需要。
　　開關工作有三個狀態位置供用戶選擇：常用電源(N)合、雙分、備用電源（R】合，開關具
有體積小，重量輕，工作穩定，使用方便等特點。


智能控制器功能

MRQ2/M是一款新型智能自保雙電源轉換開關。智能控制器由鍵盤位輸入和(LCD)顯示，
可對常用電源(N)和備用電源(R)三相同步檢測：對斷相、過壓、失壓或欠壓，低于額定工作
電壓值的75%時判為欠壓，高于額定工作電壓，120%時判為過壓。備用電源(R)故障報警及雙
分，本機對檢測結果做出處理，然后發出相應指令，處理結果可顯在(LCD)上，給用戶一個
良好的人機對話界面，報警亦可人工關閉，按 鍵，當前無論工作在何等模式下，微機
檢測到異常數據，3S從異常電源斷開進入雙分保護狀態，經延時(0-30S)轉換到正常電源供
電。例：自投自復模式，常用電源(叫出現異常將自動轉換到備用電源(R)供電，如常用電源
(N)恢復正常則自動返回，如兩路工作電源同出現故障，微機3S后將發出雙分指令，其電源
恢復正常者優先工作。）
工作模式：自投自復(R)式 適用電網與電網
自投不自復(s)式 適用電網與電網（備用優先型）
自投自復(F)式 適用電網與發電
(另可附加消防功能(DC24V)

主要技術參數

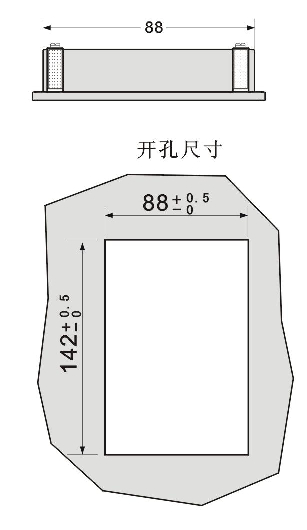

分體式控制器開孔尺寸

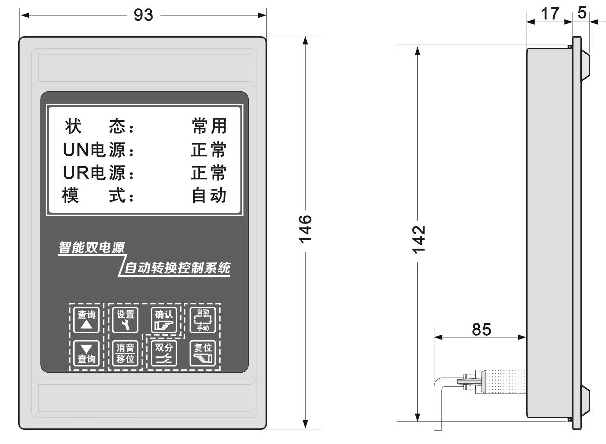

智能控制器外型開孔尺寸(單位：mm)

外型及尺寸安裝

末端型外形及安裝尺寸

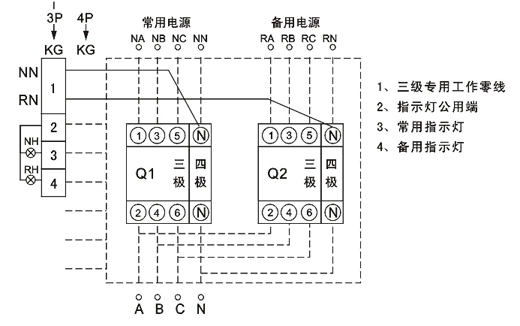

接線原理圖

（微斷新款）外形及安裝尺寸

注：此款可加帶消防

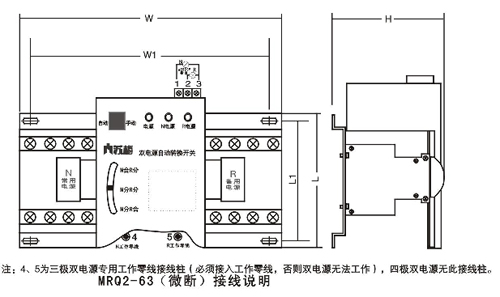

MRQ2-63（微斷）外形及安裝尺寸

訂貨須知

　　用戶在訂貨時應按第4項的型號及含義注明智能系統的型號，規格斷路器框架電流、極數、額定脫扣電流、功能、切換方式。 例如：MRQ2-100/63/4M/B/R智能雙電源自動切換系統，塑殼斷路器殼架電流為100A，額定脫扣電流為63A，四級、電網對發電、自投自復。

售后服務

　　本智能系統質保期為一年，質保期內實行“三包”即包修、包換、包退。質保期外本 公司可終身維護，費用由用戶承擔。為使用戶盡快掌握本智能系統維修與操作，本公司可 免費為用戶培訓專業的檢修和操作人員。

說明

　　因本公司不斷的開發和完善高新技術產品，所有數據以本公司確認為準，如有變動，恕不另行通知，歡迎來人來函、來電光臨垂詢。本產品版權和解釋權屬本公司
