隔離開關熔斷器組 MRGLR-160A~630A

隔離開關熔斷器組

適用范圍

　　MRGLR系列隔離開關熔斷器組（以下簡稱開關），適用于交流50Hz、額定電壓至660V、額定電流到630A的工企業配電網中；廣泛用于具有高短路電流的配電電路和電動機電路中，用作手動不頻繁接通與分?jǐn)嚯娐坊螂姎飧綦x之用；可帶負荷操作，并作電路短路保護之用。
　　開關造型美觀、新穎簡潔，并符合IEC60947-3、GB14048.3標準

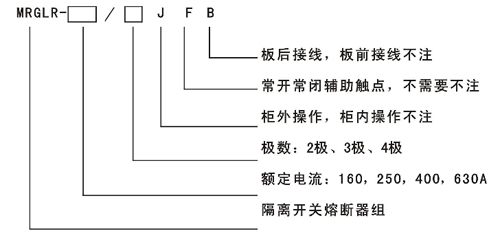

型號及含義

　　開關采用玻璃纖維增強不飽和聚脂模塑料及手動操作手柄，具有很高的介電性能、防護能力及可靠的操作安全性。
　　開關采用彈簧蓄能、瞬時釋放的加速關合機構及同時接通與分?jǐn)嗖⒙?lián)多斷點的觸頭結構，極大的提高了產品的電氣性能與機械性能。
　　開關160A、250A、400A采用模塊式設計，630A采用整體式結構，可確保帶負載操作及通斷可靠的過電流與短路安全保護。
　　開關有2極、3極、4極（3極+可通斷中性極）之分。
　　手柄可直接裝在開關上操作（簡稱柜內操作），也可通過加長軸在配電柜門外操作（簡稱柜外操作）。
　　可根據需要提供常開常閉輔助觸點及板后接線方式。

MRGLR系列隔離開關熔斷器組的主要技術參數

產品型號	MRGLR-16(	MRGLR-250	MRGLR-400	MRGLR-630
額定絕緣電壓Ui	660V	660V	660V	660V
額定頻率	50Hz	50Hz	50Hz	50Hz
使用類別	AC-23B	AC-23B	AC-23B	AC-23B
額定工作電壓Ue	380V	380V	380V	380V
額定工作電流le	160A	250A	400A	630A
額定接通能力（峰值）	1600A	2500A	4000A	6300A
額定分?jǐn)嗄芰Γǚ逯担?br />	1280A	2000A	3200A	5040A
額定限制短路電流（峰值	50KA	50KA	50KA	50KA
機械壽命（次）	3000	3000	2000	1000
電壽命（次）	1000	1000	800	500
配用熔斷體	NT00-160	NTl-250	NT2-400	NT3-630
操作力矩(N．m)	10	15	20	30
重量（kg不含手柄）	1. 9	3. 3	4. 8	14. 6

注：輔助觸點額定電流(AC-15)：3A

正常工作條件和安裝條件（見備注）

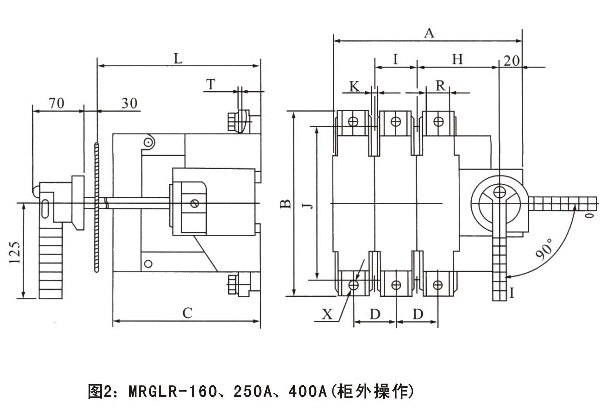

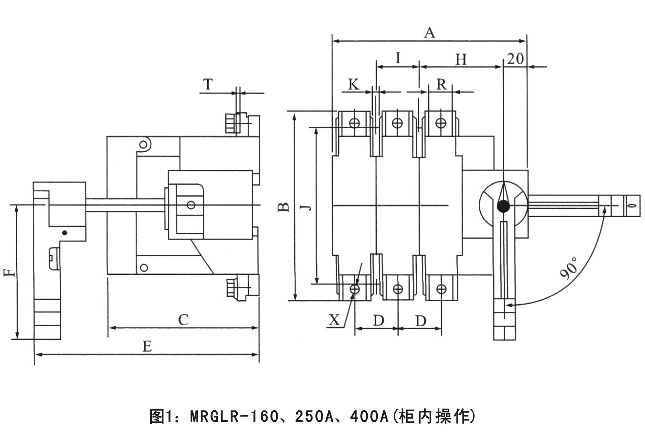

MRGLR-160、250A、400A的外形與安裝尺寸（尺寸見表）

MRGLR-160～630A的外形與安裝尺寸（尺寸見表）

表：MRGLR-160～630A的外形與安裝尺寸

產品型號	外形尺寸						安裝尺寸					端子尺寸
產品型號	A	B	C	D	E	F	H	I	J	K	L	R	T	X
MRGLR-160/3	163	162	128	37	190	115	68	37	125	6	222-300	20	2.5	M8
MRGLR-160/4	200	162	128	37	190	115	68	74	125	6	220-300	20	2.5	M8
MRGLR-250/3	235	196	148	60	200	145	92	60	140	6	220-300	34	2.5	M10
MRGLR-250/4	295	196	148	60	200	145	92	120	140	6	20-300	34	2.5	M10
MRGLR-400/3	278	205	150	67	200	145	122	67	150	6	220-300	50	2.5	M10
MRGLR-400/4	345	205	150	67	200	145	122	134	150	6	220-300	50	2.5	M10
MRGLR-630/3	346	300	270	80	350	190	38	250	250	9	300-380	50	7	M12
MRGLR-630/4	426	300	270	80	350	190	38	330	250	9	300-380	50	7	M12
