技術特點

　　MRG280矢量通用型變頻器是我公司基于MRS系列基礎上研發的高性能變頻器，相
比于MRG通用變頻器，性能更穩定、控制更精確、調速范圍更廣泛、保護功能更齊全
靈敏、調試簡單操作方便、通過自學習可以使電機與變頻器之間更匹配更協調，此款
軟件為目前變頻器行業先進技術之一。

產品技術規范

MRG280系列變頻器技術規格

典型接線圖

變頻器控制回路接線方式

注：所有MRG280系列變頻器控制回路接線方式一樣，上圖為三相380V變頻器接線示意圖，端子◎表示主回路端子，0表示控制回路端子。

信號輸入端子接線說明

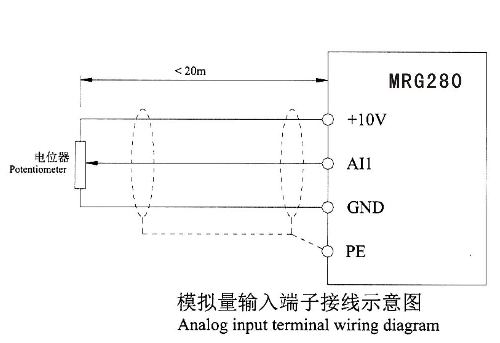

1、Al模擬輸入端子；
因微弱的模擬電壓信號特別容易受到外部干擾，所以一般需要用屏蔽電纜，而且配線距離盡量短，不要超過20m，如下圖左。

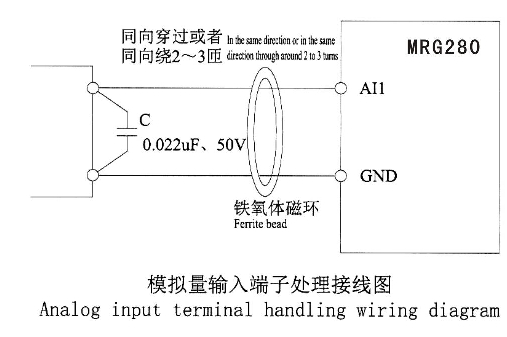

在某些模擬信號受到嚴重干擾的場合，模擬信號源側需加濾波電器或鐵氧體磁芯，如下圖

2、Dl數字輸入端子
一般需屏蔽電纜，而且配線距離盡量短，不要超過20m，當選用有源方式驅動時，需對
電源的串?dāng)_采取必要的濾波措施。建議選用觸點控制方式。
漏電接線方式

　　這是一種最常用的接線方式。如果使用外部電源，必須把+24V與OP間的短接片去掉，把外部電源的24V正極接在OP端子，外部電源OV經控制器控制觸點后接到相應的Dl端子。
　　注意：此種接線方式，下同變頻器的Dl端子不能并接使用，否則可能引起Dl的誤動作；若需Dl端子并接（不同變頻器之間），則需在Dl端子處串接二吸管(陽極接Dl)使用，二極管需滿足；IF>lOmA、UF<1V，如下圖。

　　這種接線方式必須把+24V與OP之間的短路片去掉，把+24V與外部控制器的公共端接在一起，同時把OP與COM連接在一起，如果使用外部電源，必須去掉+24V與OP之間的短接片，反OP與外部電源的Ov接在一起，外部電源24V正極經外部控制器控制觸點后接入Dl相應端子控制信號輸出端子接線說明。

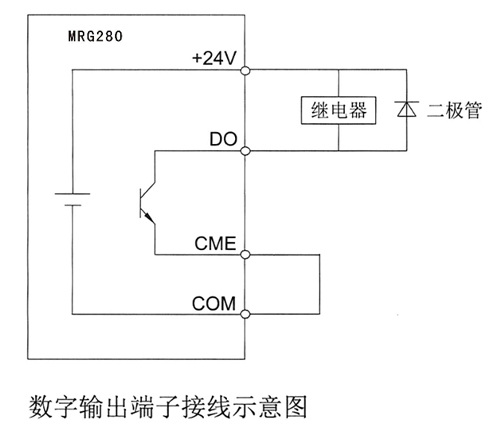

3、DO數字輸出端子
　　當數字輸出需要驅動繼電器時，應在繼電器線圈兩邊加裝吸收二極管，否則易造成直
流24V電源損壞，驅動能力不大于50mA．

注1：-定要正確安裝吸收二極管的極性。如下圖。否則當數字輸出端子時，馬上會將直流24V電源燒壞。
注2：數字輸出地CME與數字輸入地COM是內部隔離的，但出廠時CME與COM已經外部短接（此時D01默認為+24V驅動）。當D01想用外部電源驅動時，必須斷開CME與COM的外部短接。

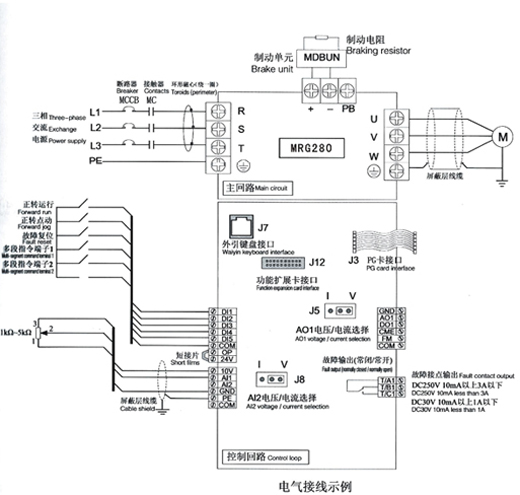

變頻器電氣接線示意圖
