技術特點
MRG580高性能矢量變頻器是基于MRG280研發的升級型變頻器，更具有針對性，MRG580在MRG280的基礎上除軟件升級外還添加了多種PG卡，端子功能擴展卡，以及通訊卡等選配件。不同的選配件使MRG580有應用領域更加廣泛。在行業應用領域中更加專業。（MRG580配上專用選配件可適用于：紡織、造紙、拉絲機、機床、包裝、食品、空壓機、化工、礦山、鋼鐵、風機、水泵及各種自動化生產設備的驅動）。
可靠性設計
1、有效提高輸入側的拉因因數
2、提高變頻器整機效率和熱穩定性
3、有效地消除輸入側的高次諧波對變頻器的影響，減小對外傳導和輻射干擾
耐環境設計
1、具有防塵、防潮、防霉菌的三防漆處理工藝
2、寬電壓范圍設計
3、全系列獨立風道設計
4、符合RoHS標準
風扇更換簡單
風扇更換簡單，便于清理維護及更換
豐富的可擴展能力
用戶可編程控制卡
1、PLC卡與變頻器主CPU之音通訊速度快，2ms內可更新完P(guān)LC和主CPU之間常用
數據；
2、用戶軟件可對變頻器內部變量進行操作，也可對變頻器所有端口資源操作；
3、編程方式可選擇梯形圖，兼容Hlu系列PLC編程方法；
產品技術規范
| 項目 | 規格 | |
基 本 功 能 | 最高頻率 | 矢量控制：0～300Hz V/F控制：0～320Hz |
| 載波頻率 | O．5KHz～16KHz可根據負載特性，自動調整載波頻率 | |
| 輸入頻率分辨率 | 數字設定：0. OIHz模擬設定：最高頻率X0. 025% | |
| 控制方式 | 開環矢量控制 閉環矢量控制(FVC)V/F控制 | |
| 啟動轉柜 | 0. 5Hz／150%（SVC） 0Hz/180%（FVC） | |
| 調速范圍 | 1：100 (svc) | |
| 穩速精度 | ±0. 5% (SVC) | |
| 轉柜控制精度 | ±0.5% (SVC) | |
| 過載能力 | 150%額定電流60s; 180%額定電流3s | |
| 轉矩提升 | 自動轉柜提升：手動轉矩提升0. 1%～30.0% | |
| V/F曲線 | 三種方式：直線型，多點型，N次方型V/F曲線（1.2次方、 1.4次方、1.6次方、1.8次方、2次方； | |
| V/F分離 | 2種方式；全分離、半分離 | |
| 加減速曲線 | 直線或S曲線加減速方式。四種加減速時間，加減速時間范圍：0.0～6500．s | |
| 直流自動 | 直流制動頻率：0. OOHz～最大頻率 制動時間：0．Os～36. Os制動動作電流：0.0%～100.0% | |
| 點動控制 | 點動頻率范圍：O.OOHz-最大頻率 點動加速時間：O.Os-6500.Os | |
| 簡易PLC、多段速運行 | 通過內置PLC或控制端子實現最多1 6段運行 | |
| 內置PID | 可方便實現過程控制閉環控制系統 | |
| 自動電壓調整(AVR) | 當電多電壓變化時，能自動保持輸出電壓恒定 | |
| 過壓過流失速控制 | 對運行期間電流電壓自動限制，防止壓跳閘 | |
| 快速限流功能 | 最大限度減小過流故障，保護變頻器正常運行 | |
| 轉矩限定與控制 | “挖土機”特性，對運行期間轉矩自動限制，防止頻繁過度跳閘，閉環矢量模式可實現轉矩控制 | |
| 個性 化功 能 | 上電外圍設備安全自檢 | 可實現上電對外圍設備進行安全檢測（如接地、短路等） |
| 共直流母線功能 | 可實現多臺變頻器共用直流母線的功能 | |
| QUICK鍵 | 五種菜單模式選擇：基本菜單、高級菜單、監視菜單、 校難菜單、用戶自定義菜單 | |
| MF鍵 | 可編程鍵：命令通道切換／正反轉運行／點動運行功能選擇 | |
| 紡織擺頻控制 | 多種三角波頻率控制功能 | |
| 定時控制 | 定時控制功能：設定時間范圍Oh～65535h | |
| 運行 | 運行命令通道 | 三種通道：操作面板給定、控制端子給定、串行通訊口給定。可通過多種方式切換 |
| 頻率源 | 共有10種頻率源：數字給定、模擬電壓給定、模擬電流給定、脈沖給定、串行口給定。可通過多種方式切換。 | |
| 輔助頻率源 | 1 0種輔助頻率源。可靈活實現 | |
| 輸入端子 | 五個數字輸入端子，其中一個可作調整脈沖輸入，輸入頻率最高可達100KHz。 （可擴展至十個）可兼容有源PNP輸入方式；二個模擬量輸入端子，其中一個只能用作電壓輸入，另一個可作電壓或電流輸入。（可擴展一個電壓輸入端子） | |
| 輸出端子 | 一個高速脈沖輸出端子（可選為開路集電極式），OKHz～100KHz的方波信號輸出，可實現設定頻率、輸出頻率等物理量的輸出。一個數字式輸出端子（可擴展至兩個）一個繼電器輸出端子（可擴展至兩個）一個模擬輸出端子（可擴展至兩個），分別可選OmA～20mA或OV～10V，可實現設定頻率，輸出頻率等物理量的輸出 | |
| 虛擬1 0 | 5個虛擬Dl、5個虛擬DO | |
| 顯示 與鍵 盤操 作 | LED顯示 | 顯示參數 |
| 參數拷貝 | 可通過LCD操作面板選件實現參數的快速復制 | |
| 按鍵鎖定和功能選擇 | 實現按鍵的部分或全部鎖定，定義部分按鍵的作用范圍，以防止誤操作 | |
| 保護功能 | 上電電機短路檢測、輸入輸出缺相保護、過渡保護、過壓保護、欠壓保護、過熱保護、分配法保護 | |
| 選配件 | 多功能輸入輸出擴展卡、制動組件、通訊卡、PG卡、用戶可編程卡等 | |
| 環境 | 使用場所 | 室內，不受陽光直曬、無塵埃、腐蝕性氣體、可燃性氣體 油霧、水蒸氣、滴水和鹽分等 |
| 海撥調試 | 低于1000m | |
| 環境溫度 | -10℃-+40℃（環境溫度在40℃-50℃，請降額處理） | |
| 溫度 | 小于95%RH，無水珠凝結 | |
| 振動 | 小于5. 9m/s2 (0. 6g) | |
| 存儲溫度 | -20V0C～+600C |
產品性能
支持多種點擊的食量控制

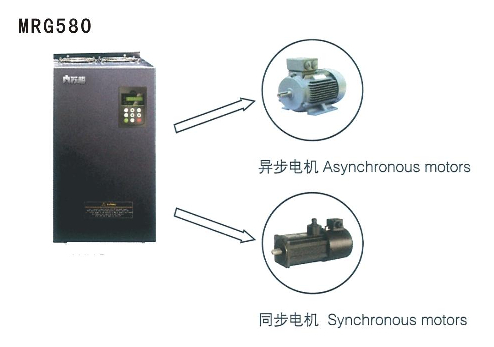

1、支持三相交流異步電機、三相交流同步電機矢量控制
2、支持不帶絕對位置反饋的永磁同步電機矢量控制
3、支持多種編碼器
全新的無速度傳感器矢量控制性能
1、無速度傳感器矢量控制，可以堵轉運動，在0.5 Hz輸出150%額定功能
2、無傳感器矢量控制對電機參數的敏感性降低，提高了現場適應性；
3、可應用于卷繞控制，多電機拖動同一負載下的負荷分配等場合。
超群的響應性
無傳感器矢量控制下，轉矩響應< 20ms。有傳感器矢量控制下，轉矩響應< 5ms
高起動轉矩特性
MRG580變頻器在0.5Hz可提供150%的啟動轉矩（無傳感器矢量控制）。在OHz可提供
1810%的零速轉矩（有傳感器矢量控制）

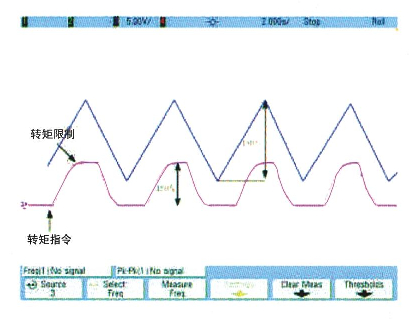

保護機械的轉矩限制
MRG580變頻器可以提供轉矩限制，當轉矩指令越過機械能夠隨的最大轉矩時，變頻器可以將轉矩限制在所設定的最大轉矩以內發揮機械最大效率的前提下更妥善的保護設備安全。
產品功能
虛擬1 0功能
可設定5組虛擬DIDO，虛擬Dl端子的狀態可以直接由功能碼給定或綁定對應的虛
擬DO功能。
實現Al1超出上下限時變頻器提示故障Err27
全新的無速度傳感器矢量控制性能
1、無速度傳感器矢量控制，可以堵轉運動，在0.5 Hz輸出150%額定功能
2、無傳感器矢量控制對電機參數的敏感性降低，提高了現場適應性；
3、可應用于卷繞控制，多電機拖動同一負載下的負荷分配等場合。
超群的響應性
無傳感器矢量控制下，轉矩響應<20ms。有傳感器矢量控制下，轉矩響應<5ms
高起動轉矩特性
MRG580變頻器在0.5Hz可提供150%的啟動轉矩（無傳感器矢量控制）。在OHz可提供
1810%的零速轉矩（有傳感器矢量控制）
靈活實用的模擬量輸入／輸出口
1、每個模擬量輸入(AI1～A13)，可分別設置4個點的曲線，使用更靈活：
2、AI1～A13可出廠校正或用戶現場校正線性曲線，校正后精度達20mV;
3、AO可出廠校正或用戶現場樣式正線性曲線零漂和增益，校正后精度達20mV;
4、AI1～A13均可作為Dl使用；
5、A13為隔離輸入口，可作為PTlOO、PTlOOO或±10V輸入口；
快速限流功能
快速限流功能可以避免變頻器頻繁的出現過流報警。當電流超過電流保護點時，陜速限流功能可以將電流快速限制在電流保護點以內，從而保護設備的安全，避免同于突加負載或者干擾造成的過電流報警。

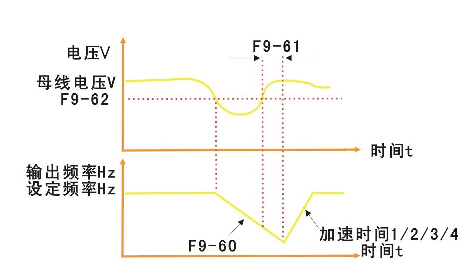

瞬停不停
此功能指在瞬時停電時變頻器不會停機，在瞬間停電或電壓突然降低的情況下，變頻器降低輸出速度，通過負載回饋能量，補償電壓的降低，以維持變頻器短時間內繼續運行。

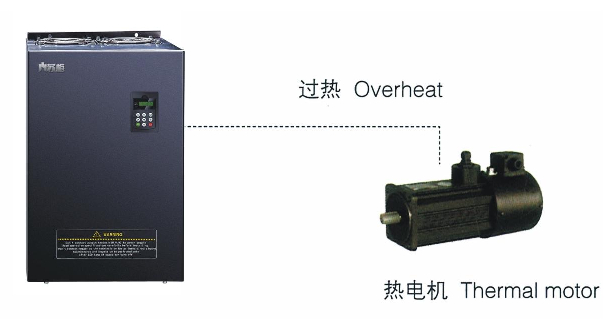

電機過熱保護
選用輸入輸出擴展卡，模擬量輸入A13可接受電機溫度傳感器輸入(PTlOO，PTlOOO)。當電機溫度越過預警值時，變頻器輸出脈沖信號提示過熱，當電機溫度超過過熱保護值時，變頻器故障輸出給電機妥善的保護。

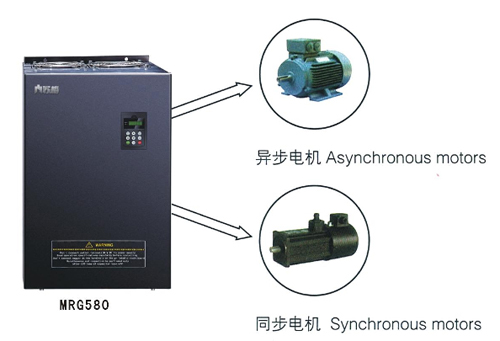

多功能切換
具備4組電機參數，可實現4個電機切換控制可實現同步電機與異步電機的切換。
產品應用

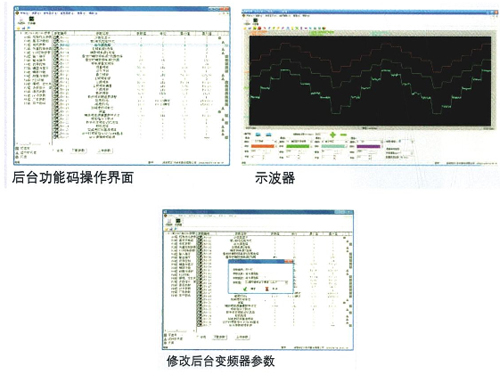

強大的后臺軟件
可設定5組虛擬DIDO，虛擬Dl端子的狀態可以直接由功能碼給定或綁定對應的虛擬 Do功能
恢復用戶參數
當調試或誤操作導致參數混亂時，可選擇恢復出廠參數，也可恢復用戶之前自行保存的參數，不容易造成參數混亂。
支持多種現場總線
支持多種總線通訊模式，方便連接各種外圍設置。
支持類型：RS485
PROFIBUS-DP
CANI i nk
CANopen
CANlink為梅蘭日蘭電氣集團（蘇州）有限公司技術逢有的現場總線協議。
接線圖
可選附件
"
|
